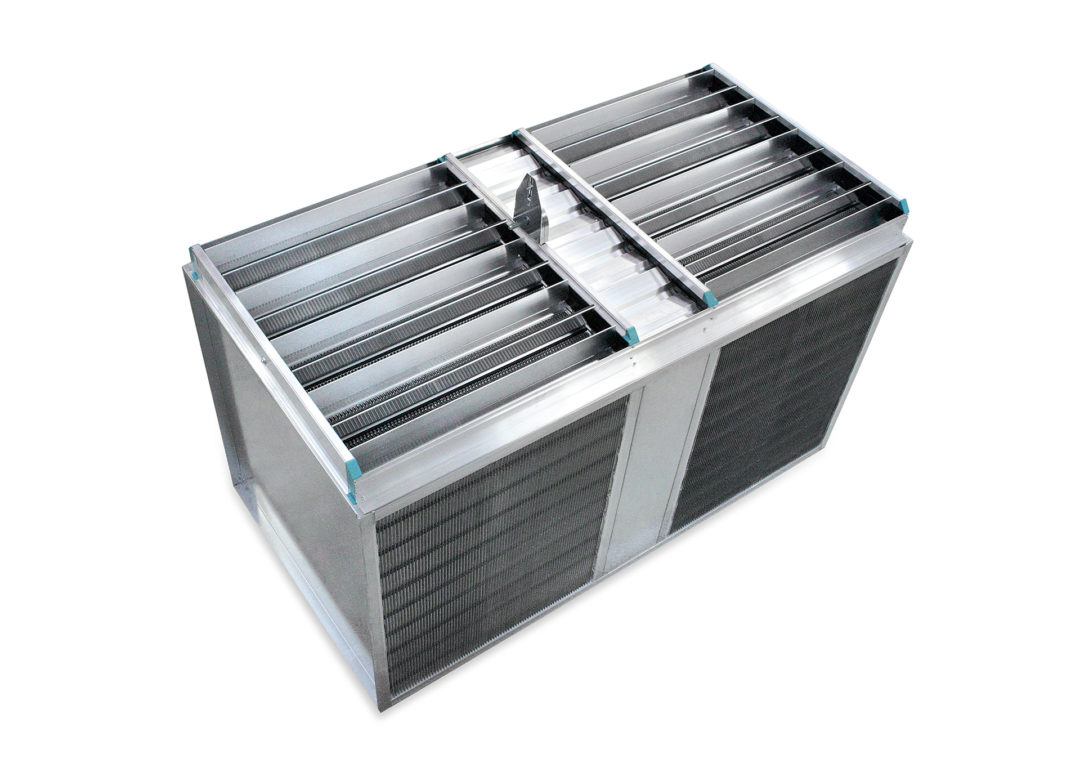

Serie F

Recuperadores de placas

Range

› Caudal de aire hasta 150'000 m³/h.
› Alta eficiencia, hasta el 80%
› Baja pérdida de carga; ∆P recomendado de 200 Pa.
› Presión diferencial máx hasta 2000 Pa (opcionalmente hasta 2500 Pa).
› Temperatura máxima de 90°C (sin silicona). Opcionalmente hasta 200°C.

Download pdf

Características de los materiales

Aluminio

El aluminio se utiliza en la mayoría de las aplicaciones gracias a sus características de resistencia a la corrosión, facilidad de manipulación, material ignífugo y fiabilidad en el tiempo.

Aluminio con protección epoxi (New Gold)

En ambientes con atmósfera agresiva, se recomienda el aluminio protegido con un recubrimiento de pintura no tóxico a base de epoxi resistente a la corrosión (versión AC - GOLD)

B·Blue

Para reducir el consumo de energía eléctrico en enfriamiento, se puede utilizar el recuperador integrado en un sistema de enfriamiento evaporativo indirecto. De este modo, Recuperator ha desarrollado un nuevo recubrimiento de aluminio que mejora el rendimiento del sistema y asegura una alta resistencia a la corrosión.

Dimensiones

Modello	B1xB1	E1	A1	Passo Alette
07 - 08 - 09	705 - 805 - 905	998 - 1139 - 1280	2500	da 3 a 12
10 - 12	1005 - 1205	1421 - 1705	2500	da 3.80 a 15
14 - 16 - 18 - 20 - 24	1410 - 1610 - 1810 - 2010 - 2410	1994 - 2277- 2560 - 2843 - 3409	2500	da 4.50 a 15

Medidas en mm.
Las longitudes máximas se pueden dividir en varios módulos según los pasos y los pesos.

Opciones
Default

Disponible

No Disponible

Default

Disponible

No Disponible

		Serie F	Serie A/B	Serie E	Serie ERP

		Serie F	Serie A/B	Serie E	Serie ERP

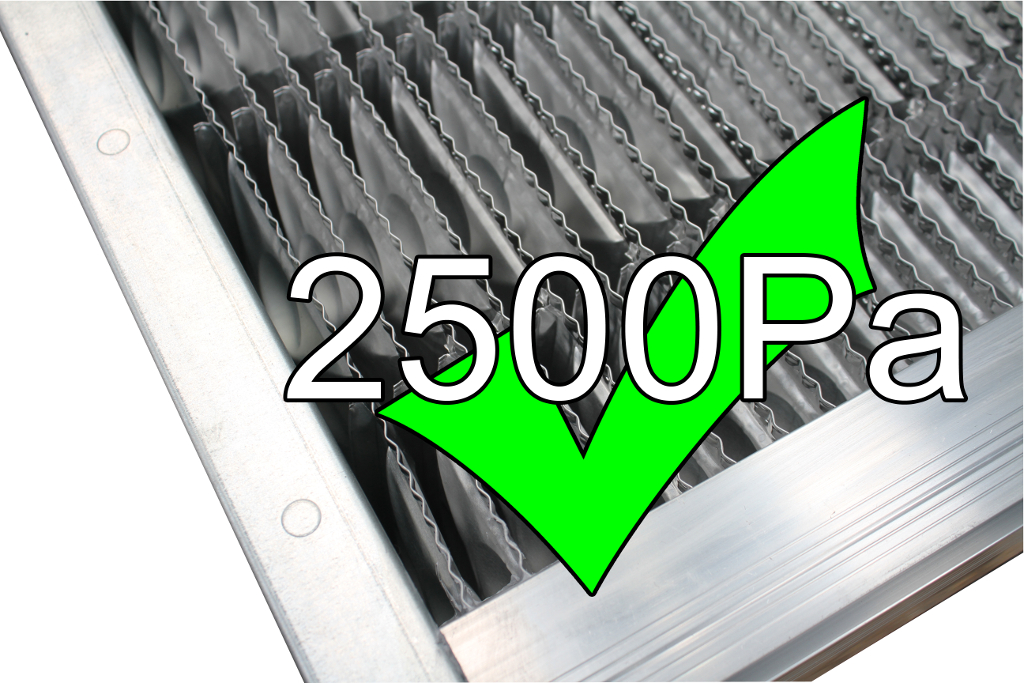

GENERAL	XS Resistencia a alto diferencial de presión Durante la producción, las placas pueden someterse a un tratamiento especial para ser resistentes a diferencias de presión de hasta 2500 Pa.

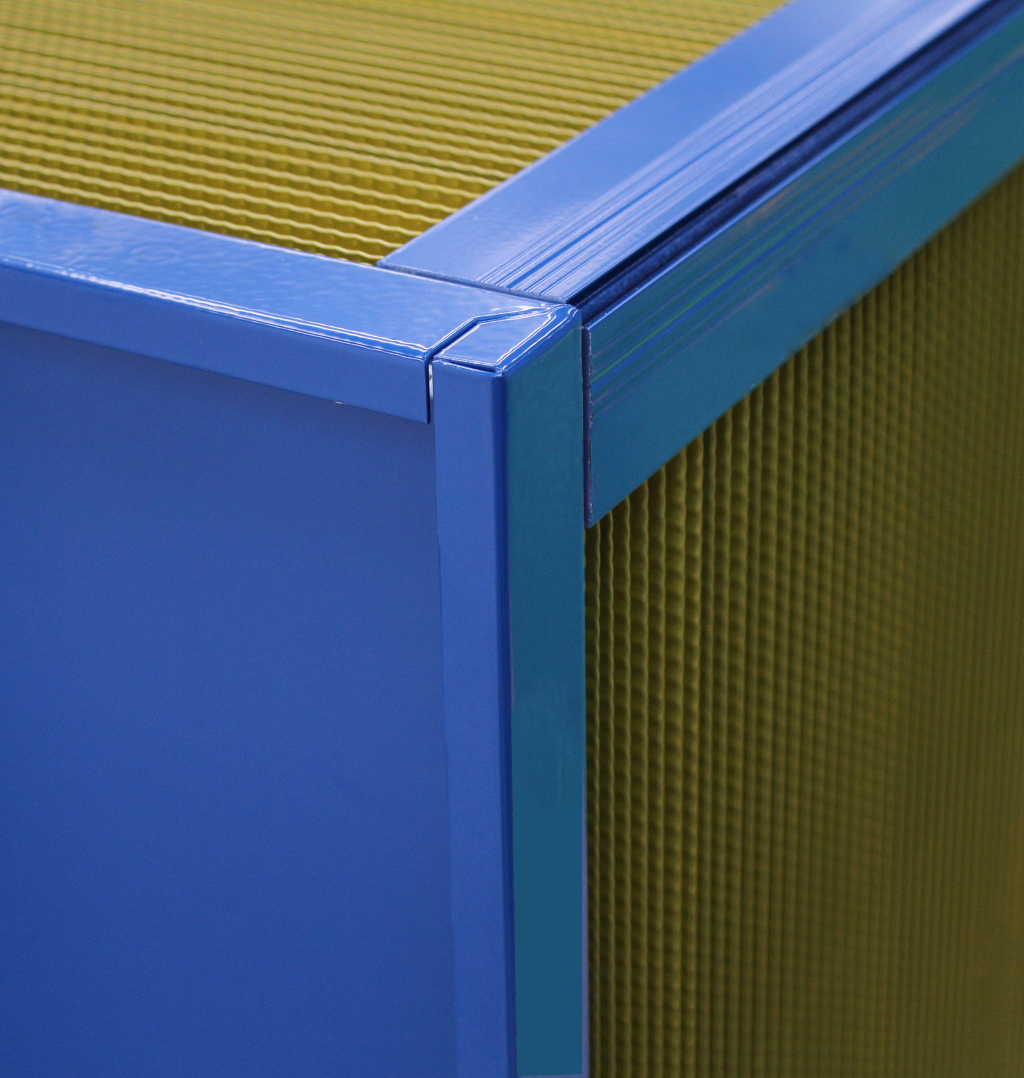

CHASIS	TV Marco pintado El marco tradicional se puede proteger con un barniz epoxi contra posibles sustancias agresivas. Esta opción se asocia generalmente con aletas pintadas "Opción AC".

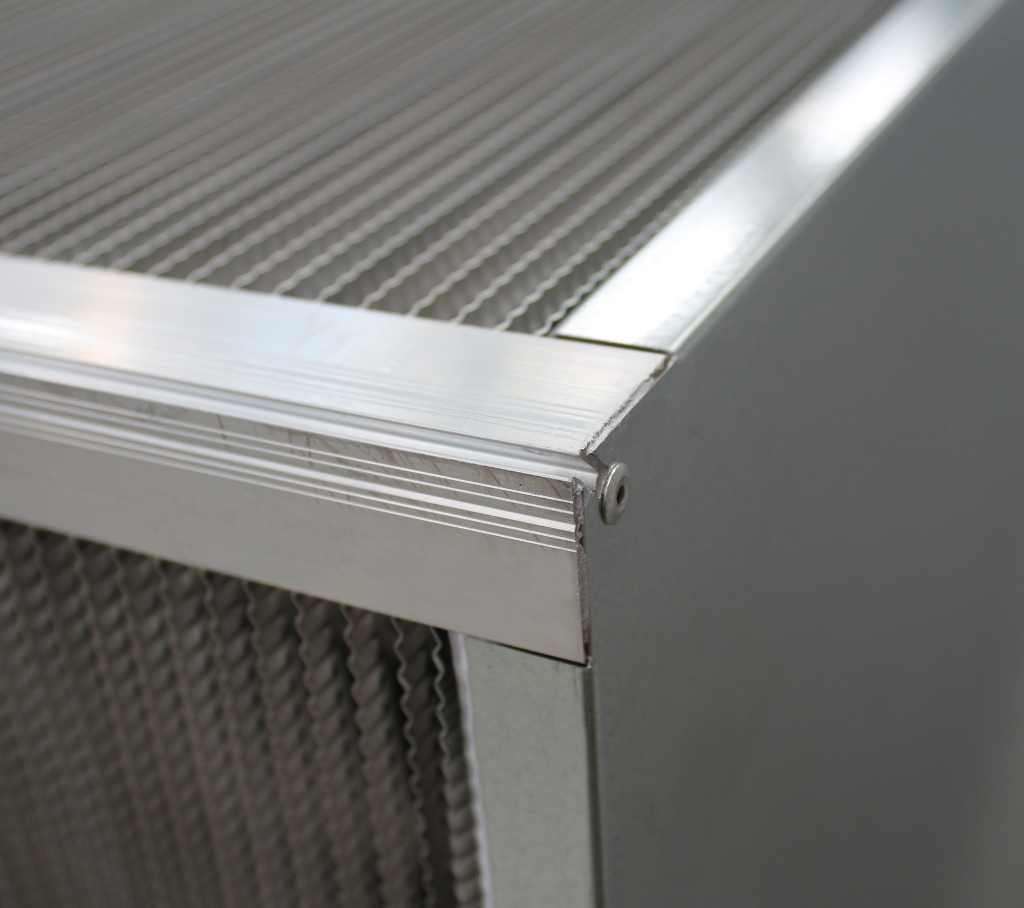

CADERAS	AR Flanco con pliegue retorcido Laterales de acero galvanizado, con plano liso y simplicidad de instalación (slide-in) combinado con la opción CD.

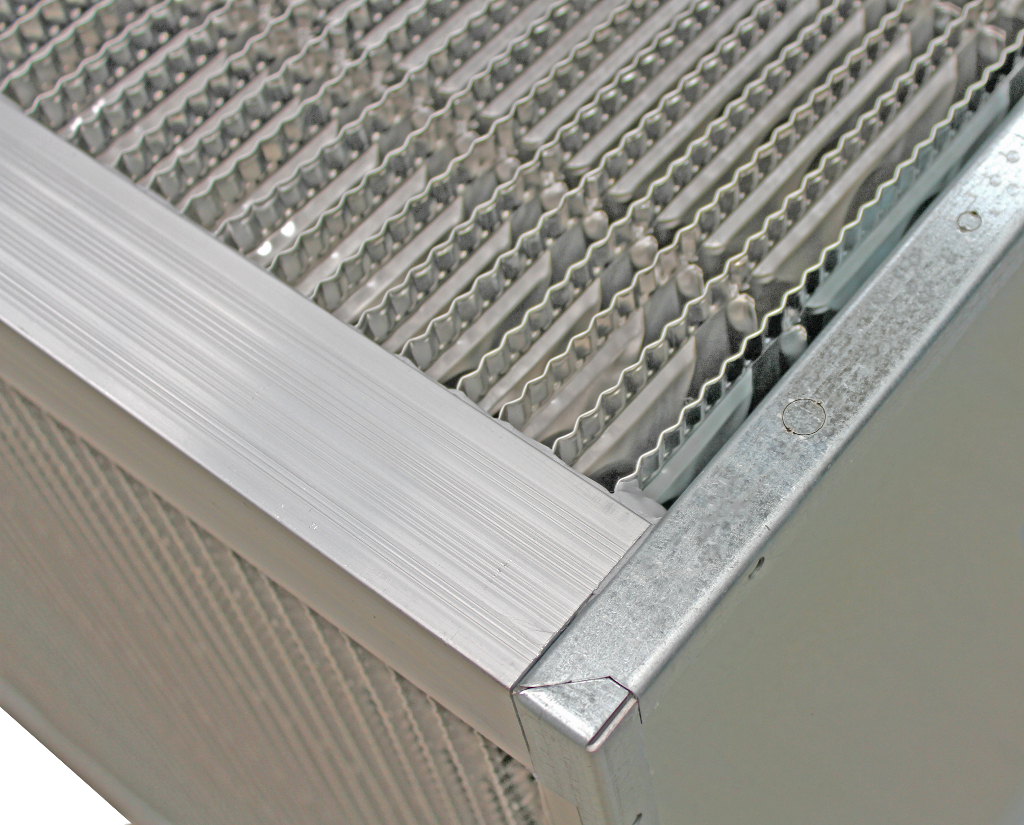

	AF Flanco con pliegue de 20 mm Laterales de acero galvanizado, con doble pliegue lateral, preparados para la instalación en canal y anchura reducida. No disponible con la opción CD.

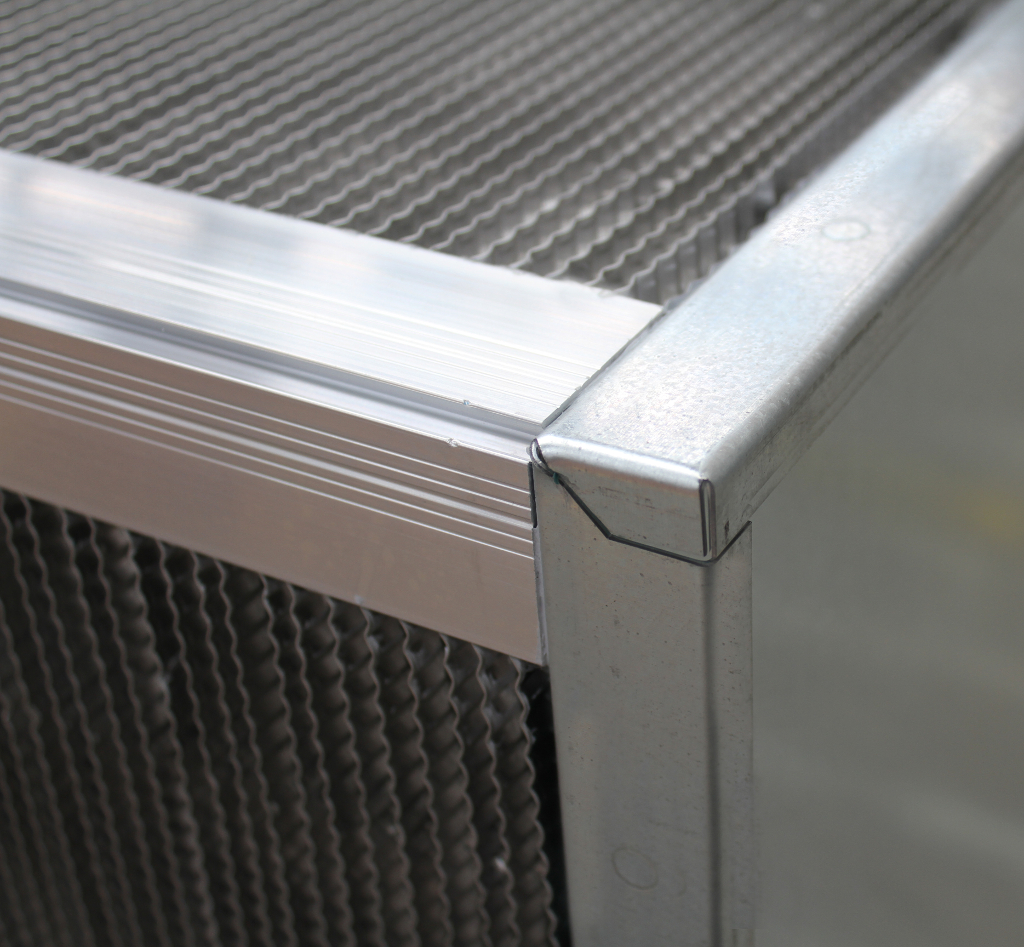

	AE Flanco con pliegue Laterales de acero galvanizado, con doble pliegue lateral, preparados para la instalación en canal. Disponibles en todos los modelos de las series B y F, pueden tener un espesor de 20 a 40 mm.
	AZ Flancos reducidos a 1 mm Flancos laterales en aluminio, realizados con espesor reducido, con plano liso y simplicidad de instalación (slide-in), combinado con opción CD. Esta solución (incluida en algunos modelos de la Serie B) permite tener una mayor superficie aletada, que puede resultar importante en pequeños espacios. Además, estos aparatos son muy ligeros y fáciles de manejar.

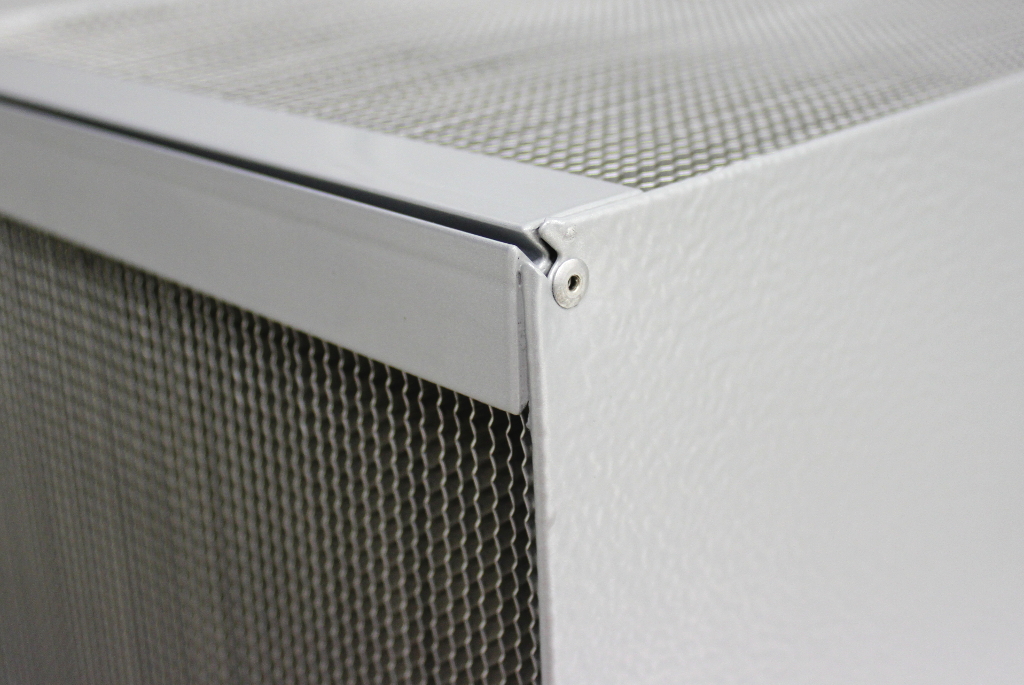

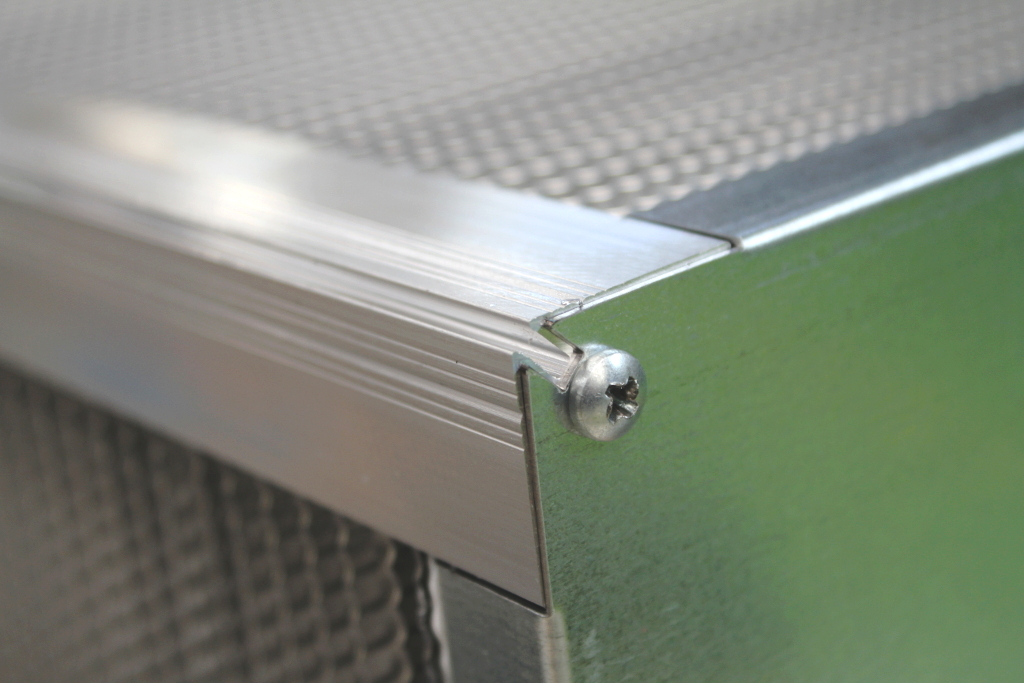

PERFILES	CD Perfil especial (combinado con AZ y AR) Es posible añadir protectores especiales para hacerlos rápidamente instalables en las unidades de tratamiento de aire (slide-in).

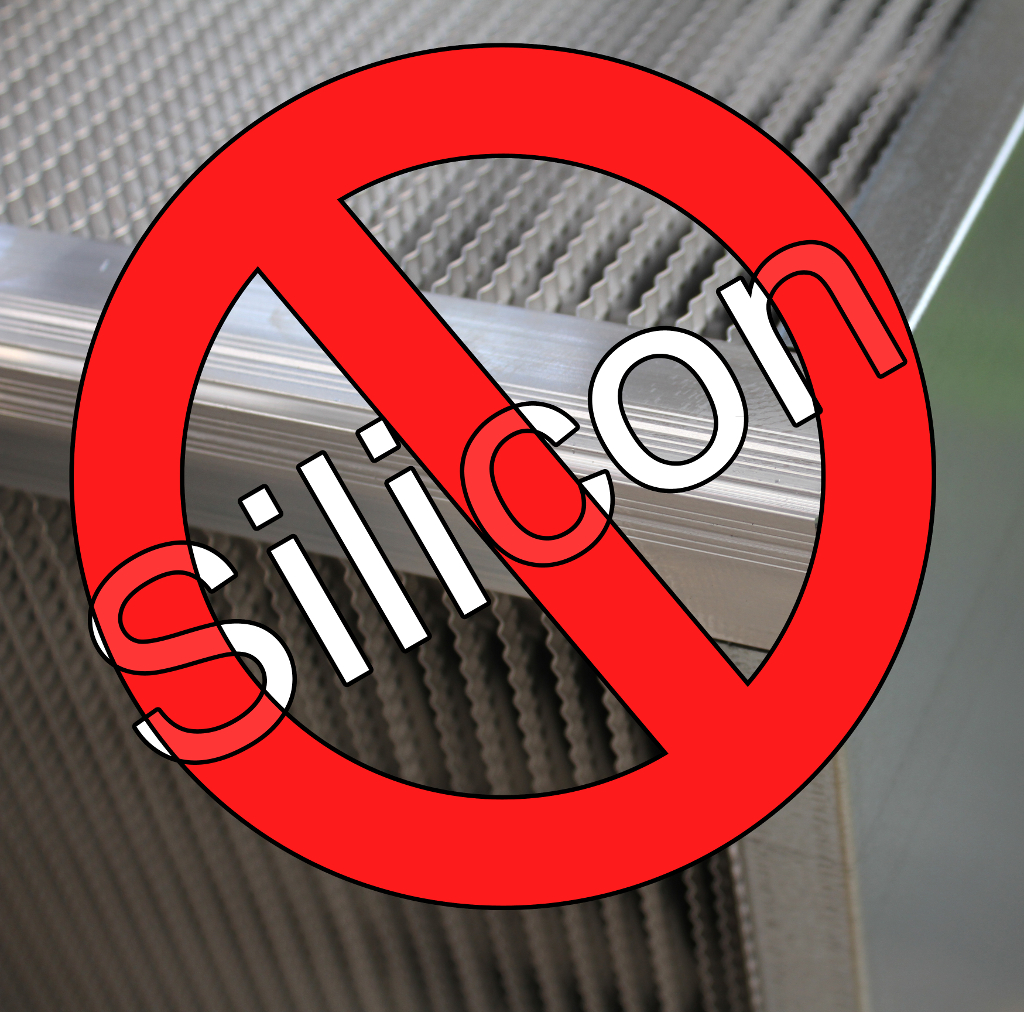

SELLADO	NS Silicon Free Los equipos Recuperator se producen sin el uso de silicona. Sin embargo, en algunas aplicaciones (por ejemplo, para temperaturas elevadas) es necesario utilizar este sellador para garantizar la estanqueidad entre los flujos de aire.

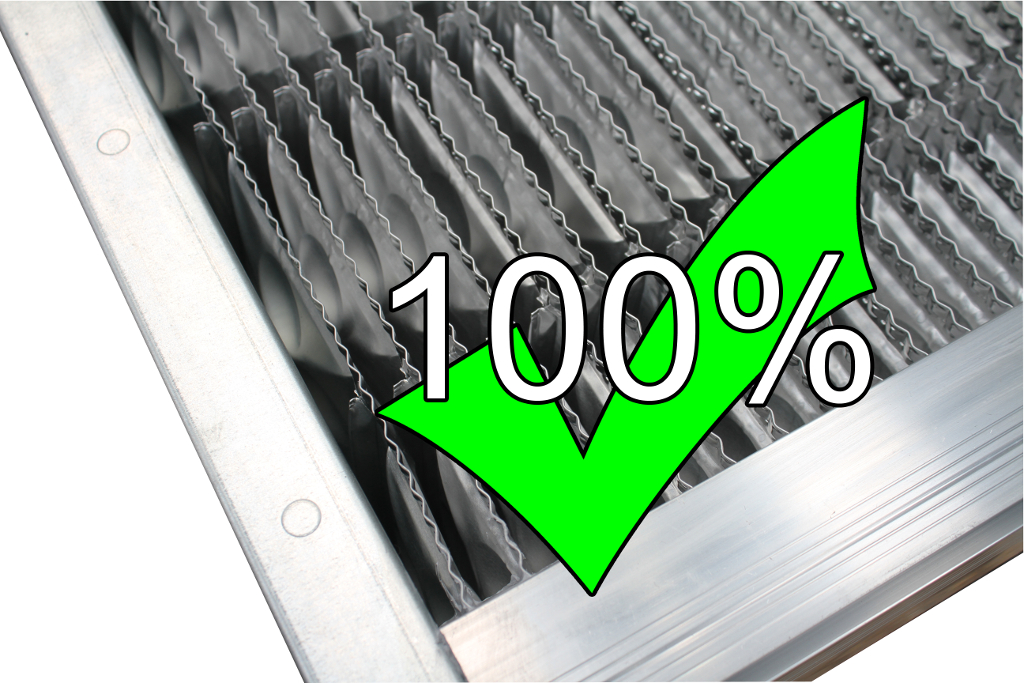

	SC Sellado adicional Opción que garantiza una mayor estanqueidad entre los dos flujos de aire. Esta opción se recomienda en aplicaciones especiales como hospitales, habitaciones blancas, cabinas de pintura, etc.

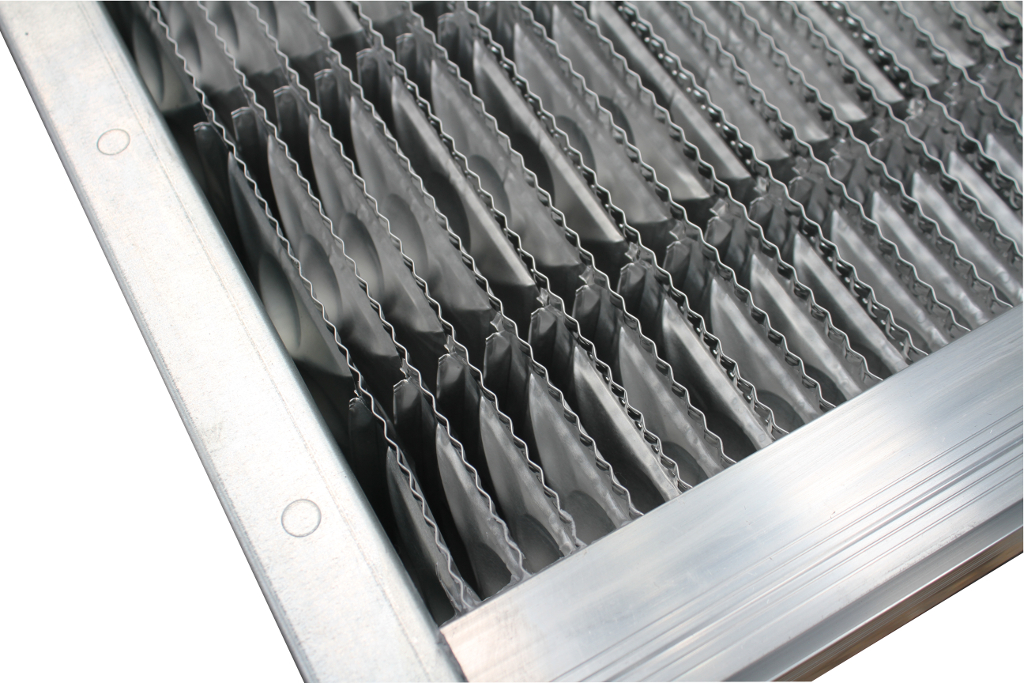

	SM Sellado mecánico Opción estándar producida durante la fase de moldeo solamente para la serie F.

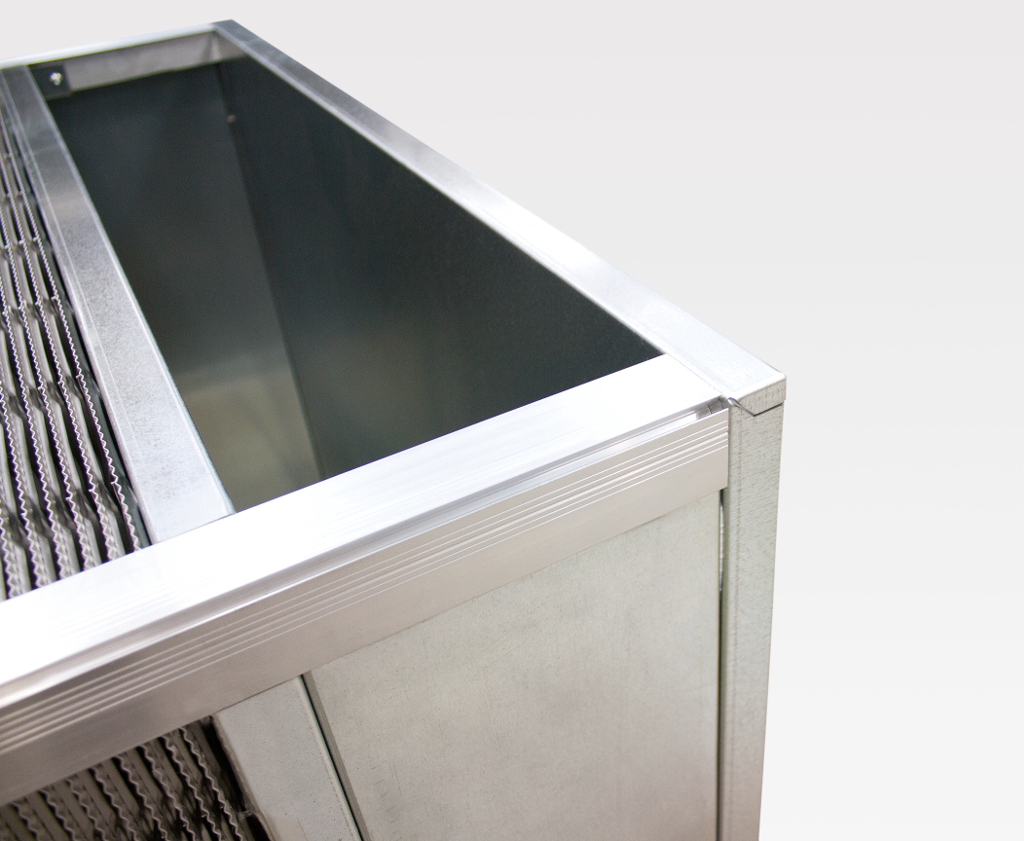

BY-PASS PDF	BS Bypass lateral sin compuerta Opción que incluye una sección de bypass lateral sin compuerta.

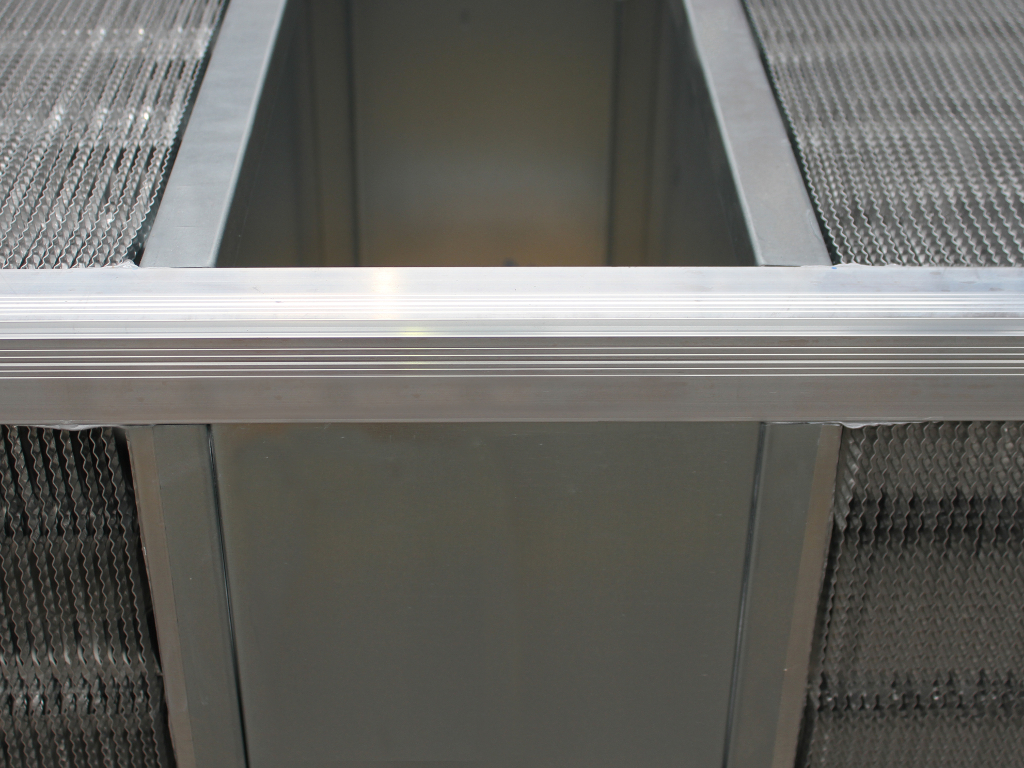

	BZ Bypass central sin compuerta Opción que incluye una sección de bypass central sin compuerta

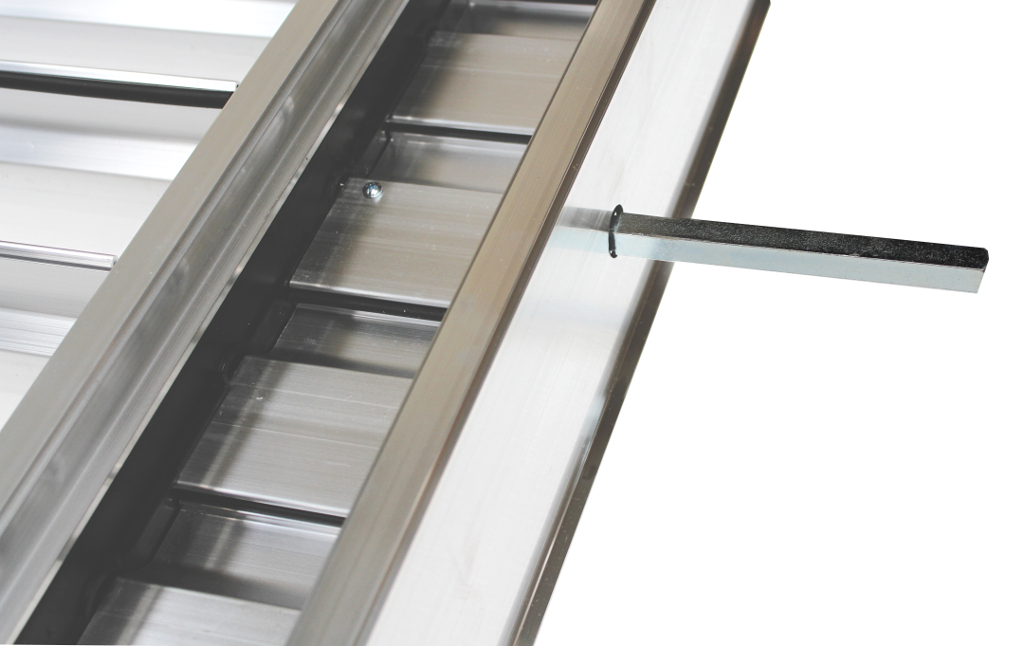

BY-PASS CON COMPUERTA PDF	BP Bypass lateral con compuerta con mando externa Opción que incluye una sección de derivación lateral equipada con compuerta de accionamiento externo.

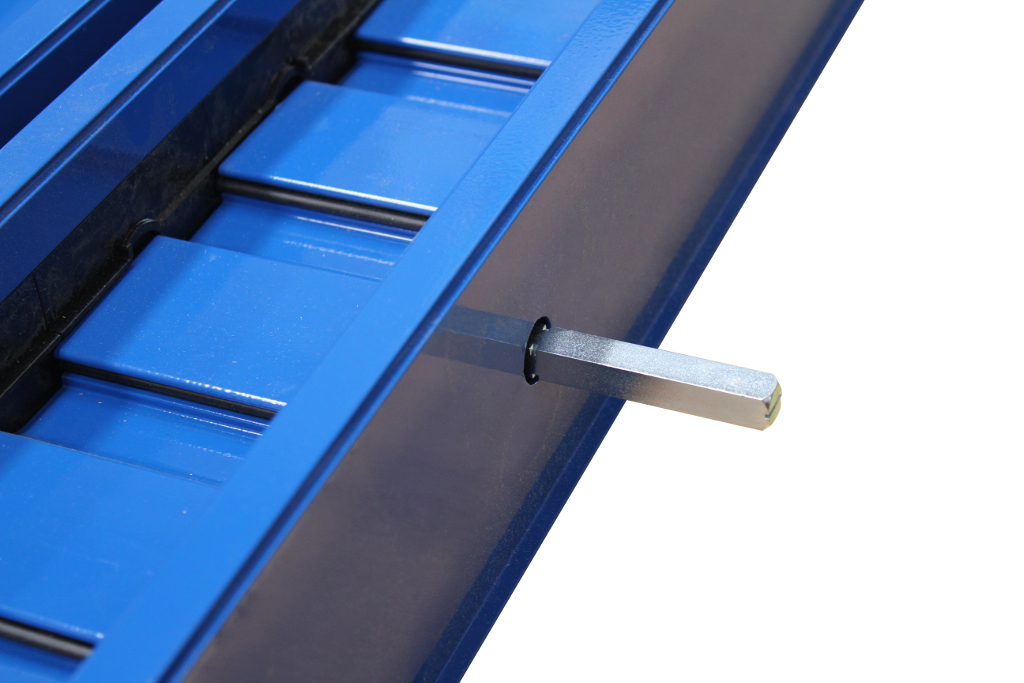

	VP Bypass lateral con compuerta pintada mando externo Opción que prevé una sección de derivación lateral provista de compuerta pintada con mando externo.

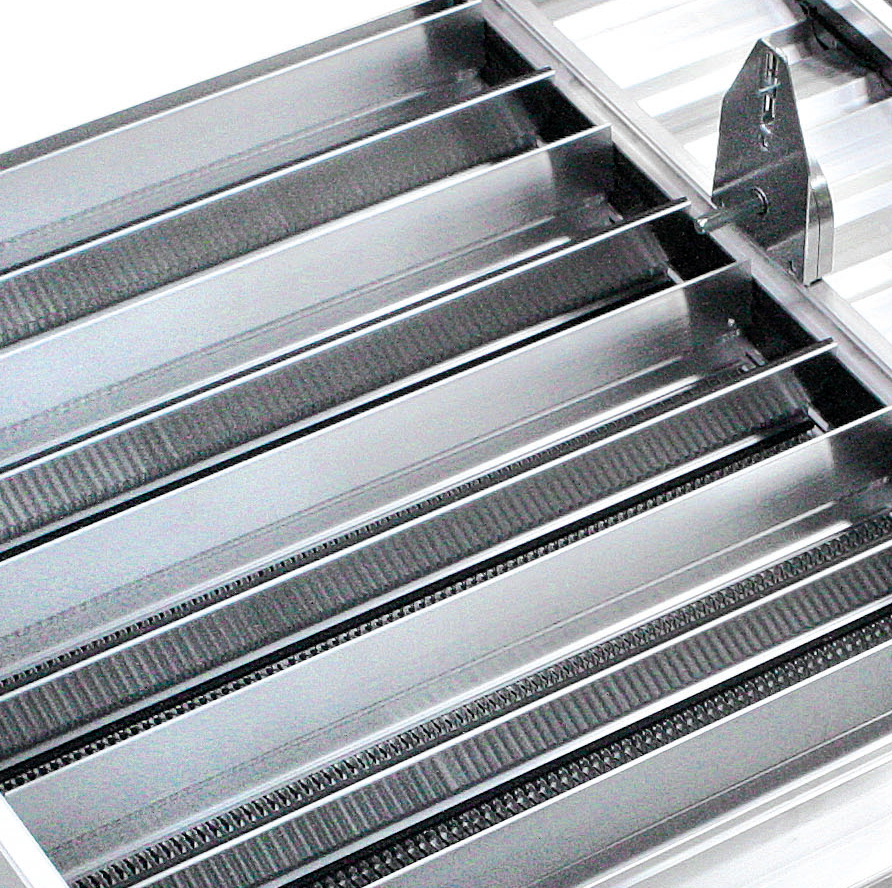

	BD Bypass lateral con compuerta de con mando interno Opción que incluye una sección de derivación lateral equipada con compuerta de accionamiento interno.

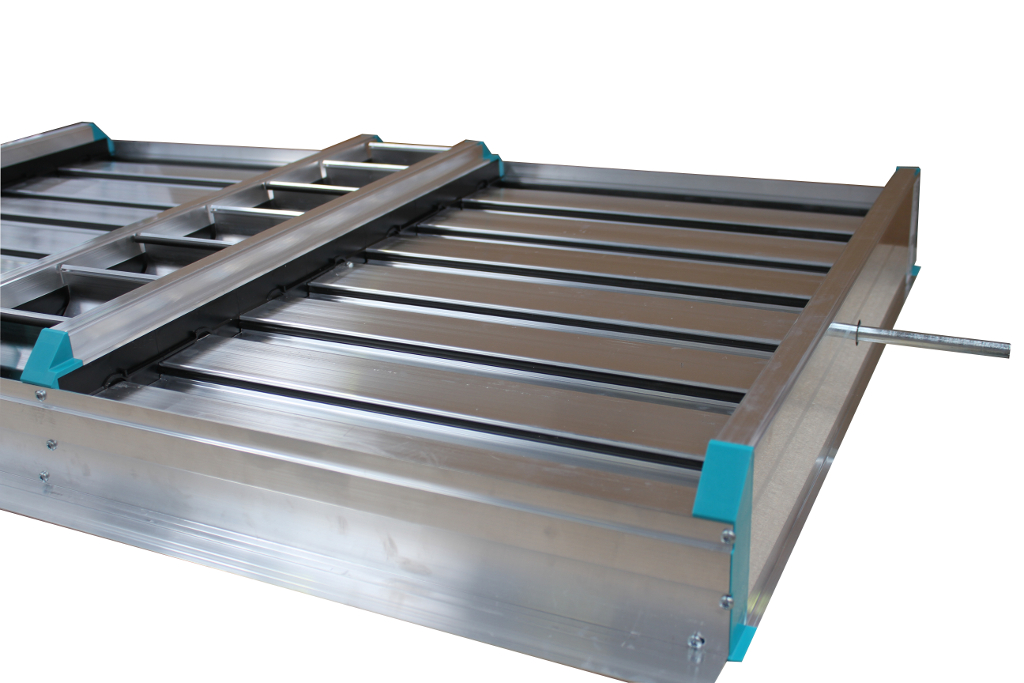

	BC Bypass central con compuerta con mando externo Opción que incluye una sección central de derivación con mando externo.

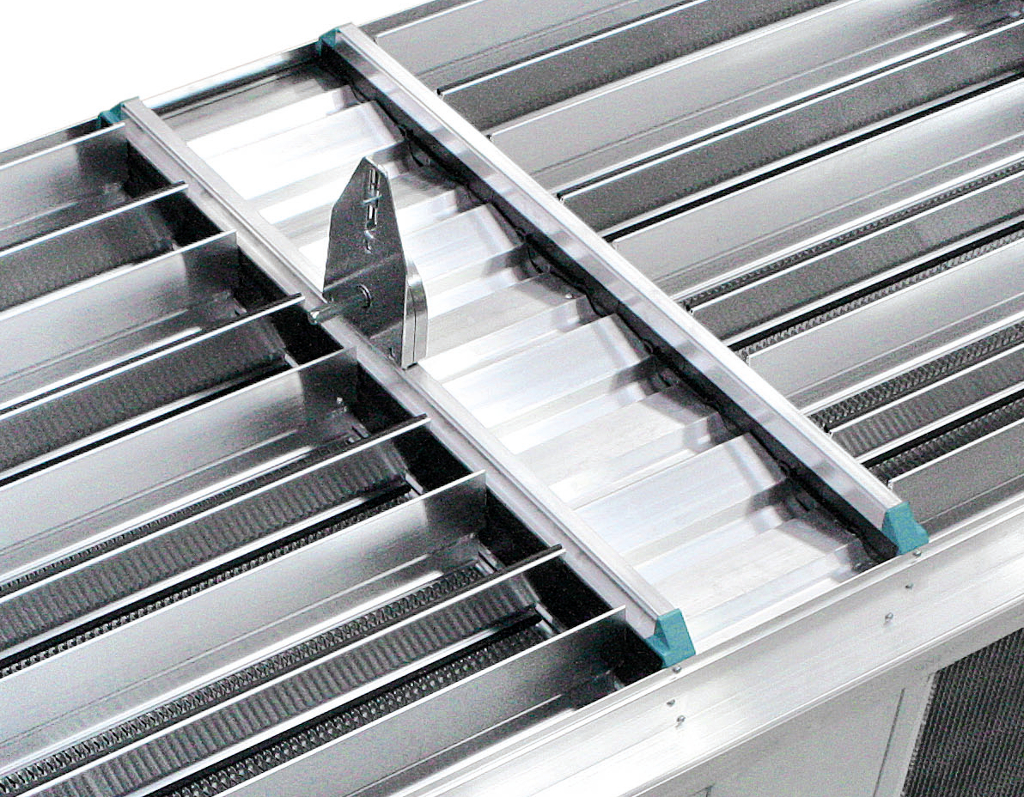

	BE Bypass central con compuerta con mando interno Opción que incluye una sección central de derivación con mando interno.
	FD Bypass lateral con compuerta sin piezas de plástico y control interno Opción que incluye una sección de derivación lateral provista de una compuerta sin piezas de plástico y con mando interno.
