SERIE R - Solo Rueda - Recuperator

Recuperadores rotativos

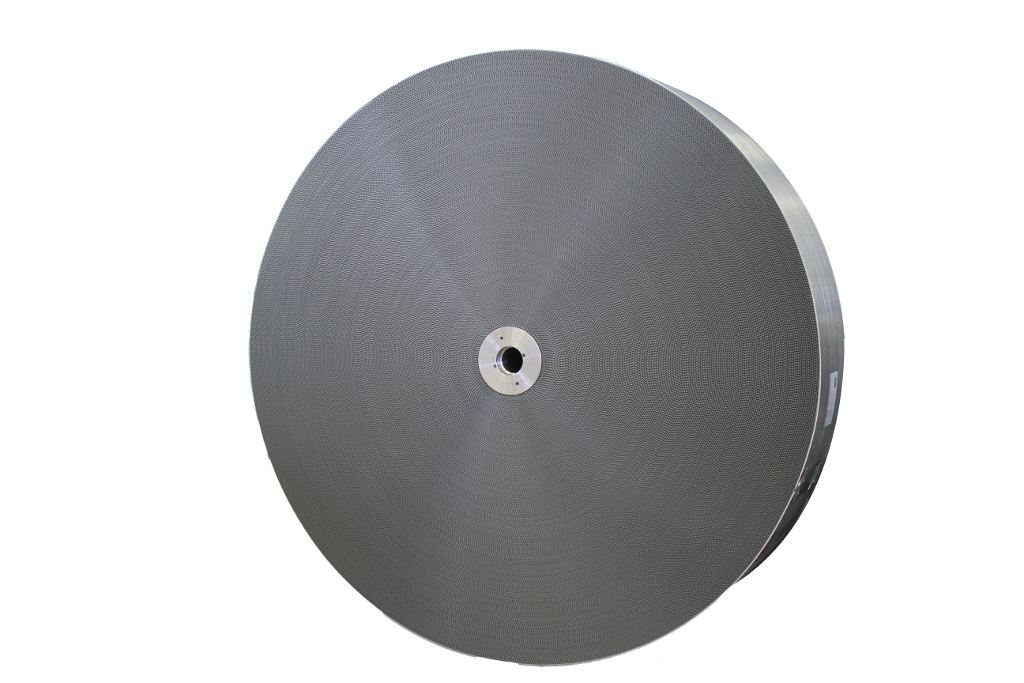

SERIE R - Solo Rueda

Range

› Caudal de aire hasta 100'000 m³/h
› Alta eficiencia > 80%
› Baja pérdida de carga; ∆P recomendado de 150 Pa max

Download pdf

Características de los materiales

Aluminio (AL)

La rueda de condensación permite la transferencia de humedad cuando, en condiciones invernales, el caudal de expulsión cae por debajo de su temperatura de rocío. Es la solución económicamente más ventajosa para recuperar calor en la mayoría de las aplicaciones.

Híbrido (AT)

La rueda híbrida entálpica permite una recuperación térmica latente y sensible gracias a la matriz higroscópica que permite el intercambio de humedad entre la corriente de expulsión y la corriente de renovación.

Sorción (AR, AZ)

El tratamiento adsorbente del sílica gel (AR) que cubre la matriz de aluminio, permite la recuperación de calor sensible y latente, alcanzando valores de eficiencia muy altos, garantizando un considerable ahorro de energía. También disponible con el revestimiento higroscópico basado en el tamiz molecular 3Å (AZ), de alto rendimiento.

Epoxídico anticorrosión (AC)

En entornos con una atmósfera agresiva, se recomienda el aluminio protegido por un recubrimiento de pintura a base de epoxi no tóxico resistente a la corrosión (Versión AC - Gold).

Dimensiones

Diametro Ø	Nr. settori	Prof. rotore
500 - 2500	-	200
2600 - 3000	6	200
3100 - 4100	8	200
4200	8	200

PASO	ALTURA DE LAS OLAS
Fitto (N)	1.4
Intermedio (E)	1.55
Stretto (C)	1.7
Medio (M)	2.0
Largo (L)	2.7

Medidas en mm

Opciones
Default

Disponible

No Disponible

Default

Disponible

No Disponible

		Serie R	Serie R - solo rueda

		Serie R	Serie R - solo rueda

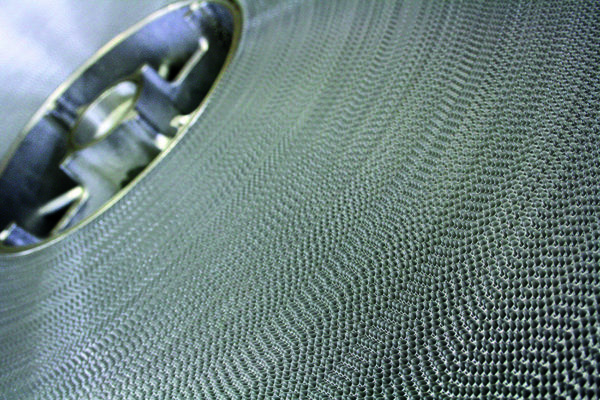

TRATAMIENTO	AL Condensación La rueda de condensación permite la transferencia de humedad cuando, en condiciones invernales, la temperatura de la corriente de expulsión desciende por debajo de su punto de rocío. Es la solución más rentable para recuperar calor en la mayoría de las aplicaciones.

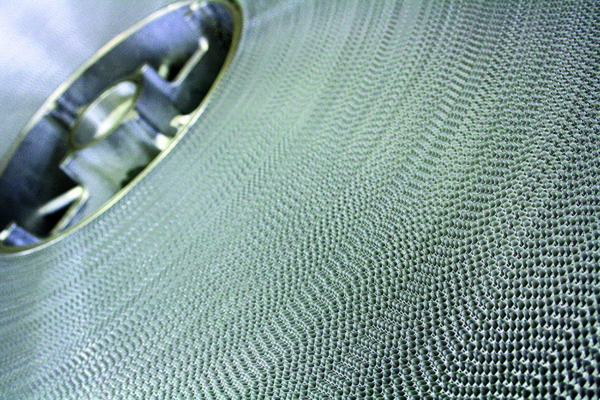

	AT Híbrido La rueda híbrida entalpica permite la recuperación térmica tanto latente como sensible gracias a la matriz higroscópica que permite el intercambio de humedad entre la corriente de expulsión y la de renovación.

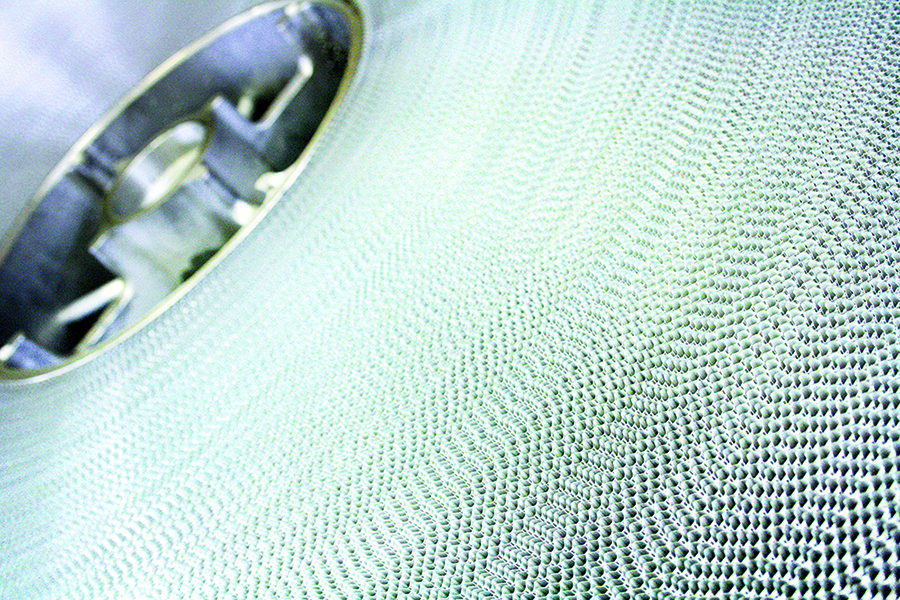

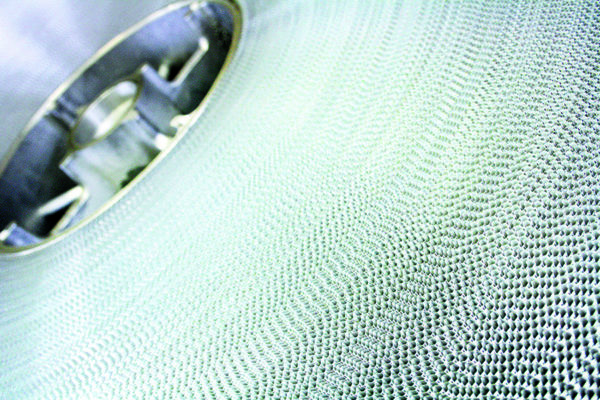

	AR Sorption- Silica Gel El tratamiento absorbente de silica gel (AR) que recubre la matriz de aluminio permite la recuperación de calor sensible y latente, alcanzando valores de eficiencia elevadísimos, garantizando considerables ahorros de energía.
	AZ Sorption - Molecular Sieve 3A El tratamiento absorbente, también disponible en la versión con revestimiento higroscópico a base de molecular sieve 3° (AZ) de alto rendimiento.

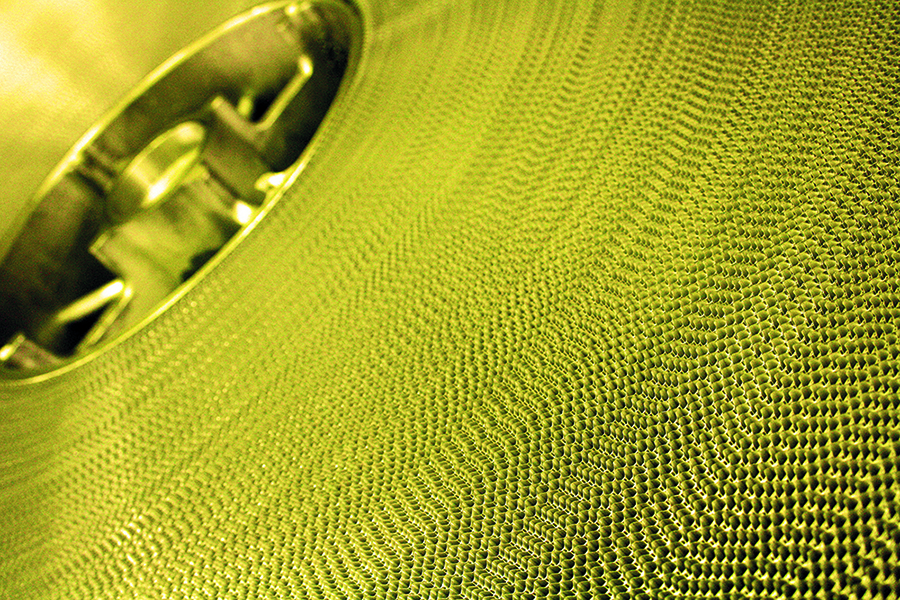

	AC Epoxi anticorrosivo En ambientes con atmósfera agresiva, se recomienda aluminio protegido por un revestimiento de pintura no tóxica a base de epoxi resistente a la corrosión.
ALTURA DE LAS ONDAS	N Altura onda densa (1.4 mm) Altura onda de 1.4 mm
	E Altura de onda intermedia (1.55 mm) Altura onda de 1.55 mm
	C Altura de onda estrecha (1.7 mm) Altura onda de 1.7 mm

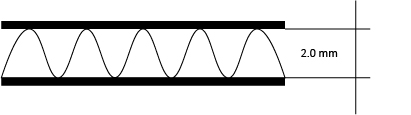

	M Altura de onda media (2.0 mm) Altura onda de 2.0 mm
	L Altura de onda ancha (2.7 mm) Altura onda de 2.7 mm
CHASIS	TR Chasis estándar Construcción del chasis std Recuperator.

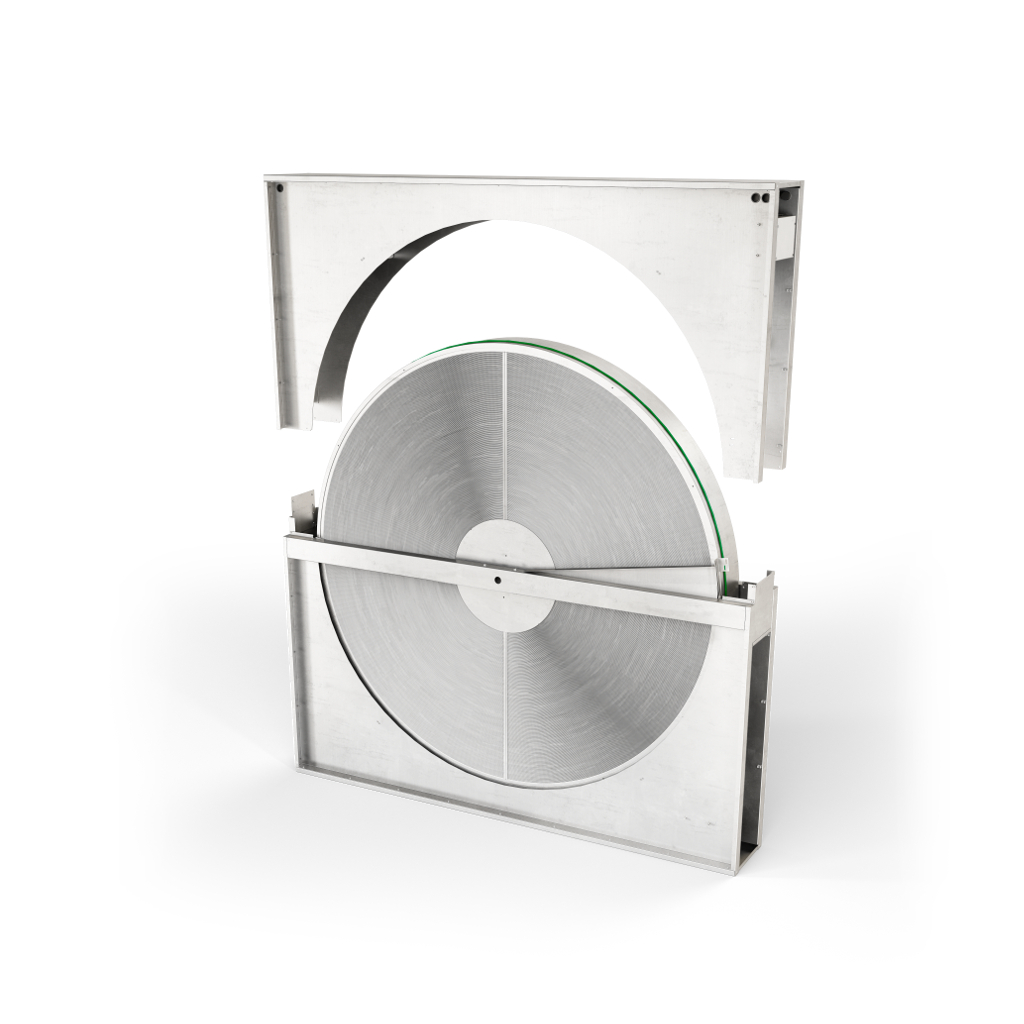

	TD Chasis dividido Para aplicaciones en las que hay problemas de espacio existe la opción de elegir el chasis dividido en 2 sectores.

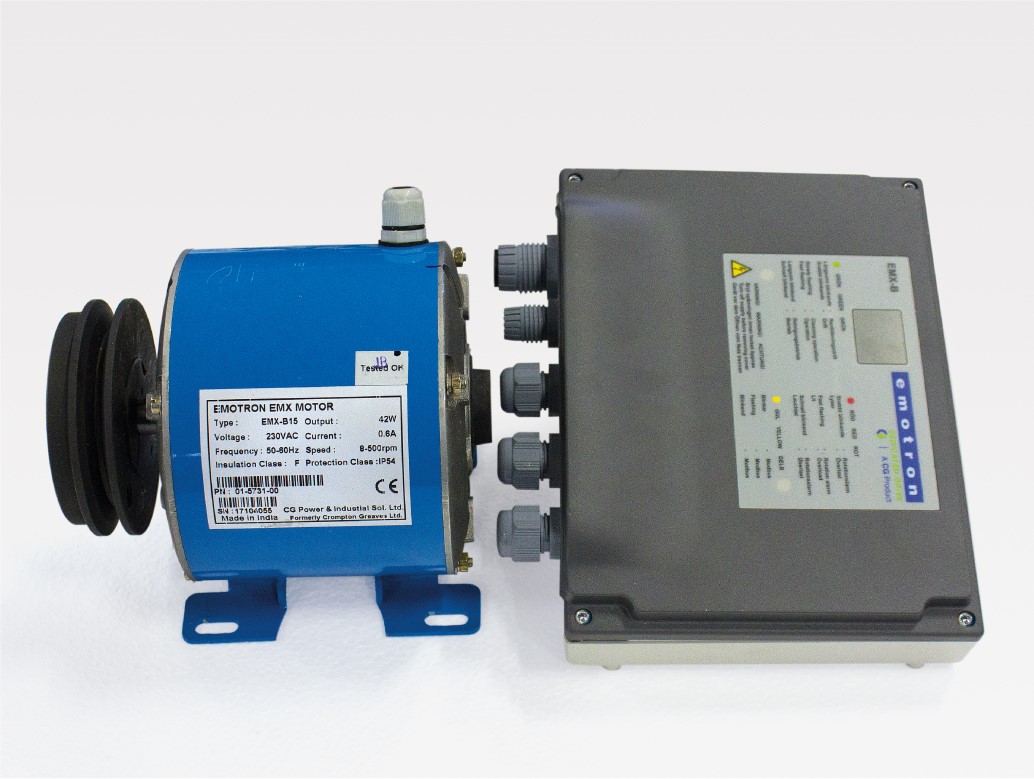

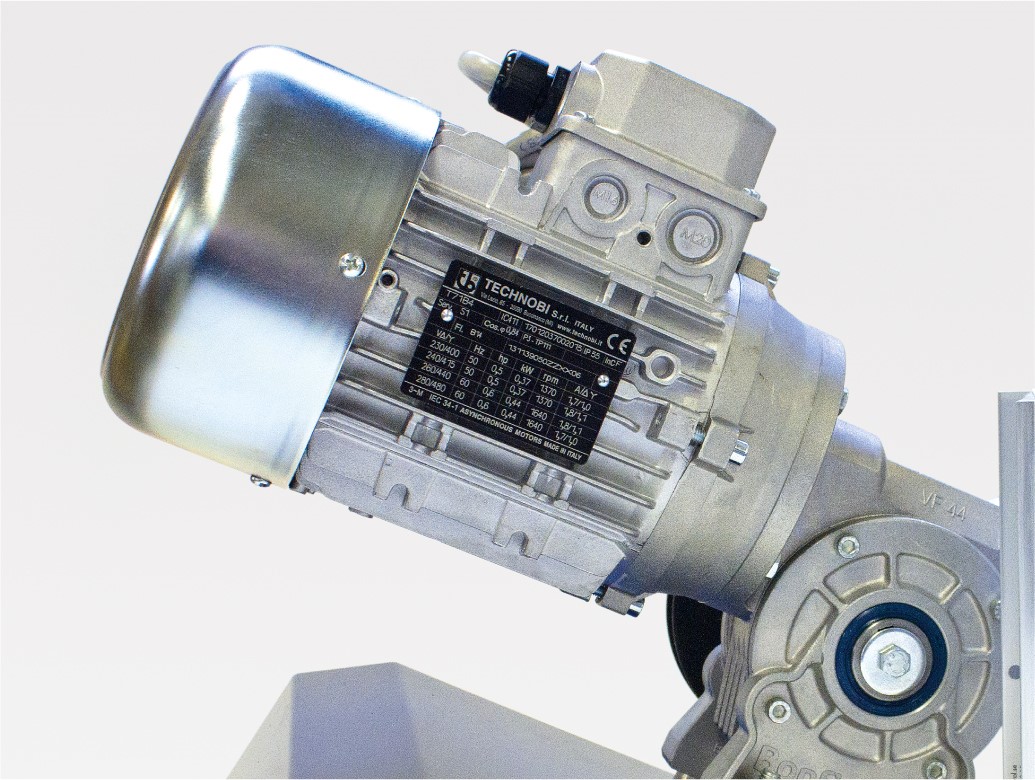

ACCIONAMIENTO	K Motor de velocidad constante Motor de velocidad constante 3x380V.

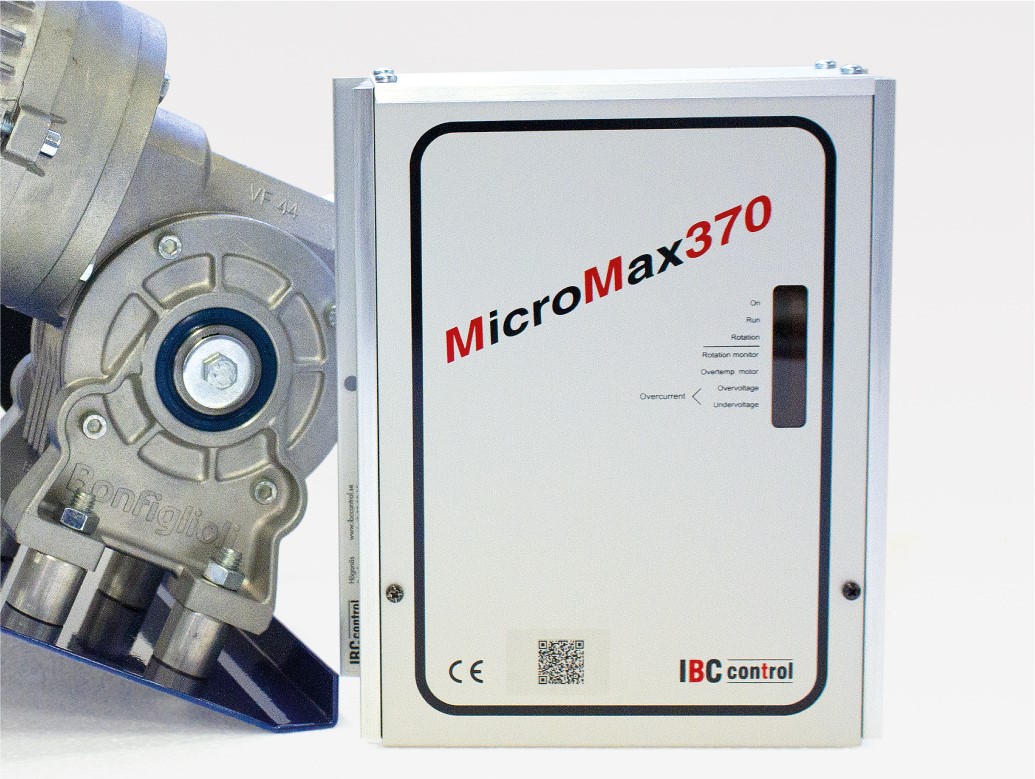

	R Motor de velocidad variable Motor de velocidad variable (3x240V) por regulador de velocidad IBC 1x230V.
	V Motor 3x240V Motor de velocidad variable (3x240V) sin regulador de velocidad IBC.
	J Step motor Array
